| 일정한 주파수의 신호를 출력하기 위해 쓰여지는 소자로 발진 방법에 따라 다양한 소자가 있습니다. 일반적으로 세라믹 |
| 진동자와 수정 진동자가 사용되고 있으며 안정도와 주파수 정밀도를 비교 하면 아래표와 같습니다. |
|
|
| 발진소자 |
주파수 안정도 |
주파수 정밀도 |
| RC 또는 LC 발진 |
100ppm/℃ |
±2∼5% |
| 세라믹 진동 자 |
30ppm/℃ |
±0.5% |
| 수정 진동 자 |
수ppm/℃ |
±0.001%이하 |
| 수정 발진 유닛 |
3ppm/-20∼60℃ |
3ppm 이하 |
| 회로도 기호 |
약 호 |
명 칭 |
기 능 |
 |
Ｘ-TAL |
크리스탈 |
수정 발진 자,고주파 발진 용 |
 |
ＸFIL
FIL |
크리스탈 필터
세라믹 필터 |
고주파용 필터 |
 |
|

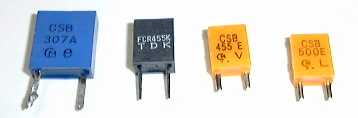

| 수정 진동자의 정밀도가 불필요할 때는 값이 비교적 싼 |
| 세라믹 진동자가사용되고 있습니다.수정에 비하여 특성 |
| 이 좋지 않지만10 × -5승/℃정도의 온도 안정도가 있기 |
| 때문에 RC 발진 회로와 비교하면 훨씬 우수한 특성을 |
| 낼 수 있습니다.또한, 전압 제어 발진 회로에서 주파수 |
| 를 가변할 경우 세라믹 진동자가넓은 주파수가변 범위 |
| 를 얻을 수 있습니다. |
|
|
 |

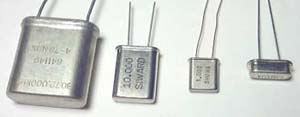

쉽게 입수할 수 있는 안정된 발진 소자로서 많이 애용되고 있는 |
| 진동자 입니다. 간단하게10 × -6승/℃ 정도의 온도 안정도를 |
| 얻을 수 있으며 주파수 범위도 넓으며 발진 회로도 비교적 간단 |
| 하기 때문에 많은 면에서 사용되고 있습니다.형태나 크기에도 |
| 여러 가지 있고 다음 그림과 같은 종류가 있습니다. |
|
|
|
 |
| |
| 최근 많이 쓰여지고 있는 것으로 미리 수정 진동자와 전자 회로를 조합시켜서 유닛화 한 |
| 것이 있습니다.안정된 발진을 위한 전자회로가 내장되어 있으며 전원만 접속하면 신호가 |
| 출력되기 때문에 편리하게 사용할 수 있습니다. |
|
|
|
| 특정 주파수의 신호만 추출하기 위해 쓰여지는 것이 필터입니다. |
| 이것에도 세라믹 필터와 크리스탈 필터가 있습니다. |
| 특징은 진동자의 특징과 같지만 특성이 좋은 크리스탈 필터는 상당히 고가인점이 단점입니다. |
|
|
 |

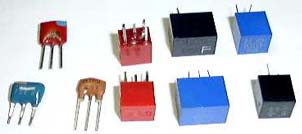

| 많이 쓰여지며 입수가 쉬운것은 AM,FM 라디오의 중간 주파수 |
| 필터로 사용되는455KH와 10.7MH 필터가 주류입니다. |
| 좌측 그림의 좌측에 있는것이 10.7MHz용, 우측에 있는것이 |
| 455KHz용 이며 필터 특성에 따라 크기와 형태에 차이가 있습 |
| 니다. |
|
|
|
| 품명 |
6dB 대역폭 |
감쇠 대역폭 |
삽입 손실 dB |
| CFU 455B2 |
± 15 |
± 30 |
4 |
| CFU 455C2 |
± 12.5 |
± 24 |
4 |
| CFU 455D2 |
± 10 |
± 20 |
4 |
| CFU 455E2 |
± 7.5 |
± 15 |
6 |
| CFU 455F2 |
± 6 |
± 12.5 |
6 |
| CFU 455G2 |
± 4.5 |
± 10 |
6 |
| CFU 455HT |
± 4 |
± 9 |
6 |
| CFU 455IT |
± 2 |
± 7.5 |
6 |
 |
| 무선기기의 수신기에 주로 사용되 |
| 고 있으며 상당히 좁은대역의 주파 |
| 수만을 통과시키는 필터를 만들수 |
| 있어서 고성능수신기에 이용되고 |
| 있으며 몇 종류의주파수에 한정되 |
| 어 있습니다. |
|
|
 |
| 필터와는 조금 다르지만 AM/ FM 검파 |
| 회로에사용하는 간이 검파 소자로 쓰여 |
| 집니다. |
|
|
|
|
|
